Type The capacity

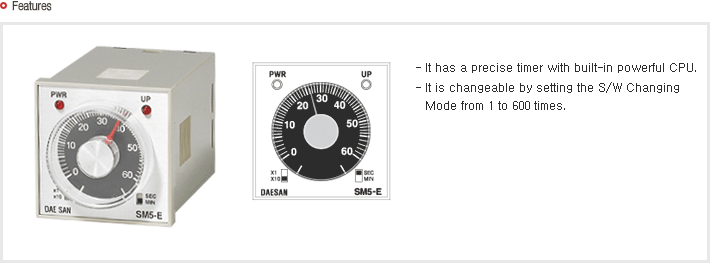

Function MULTI TIMER
Rating Voltage

220VAC, 12VDC, 24VDC, 110VDC

Voltage variable range AC : 90% ~ 110%
DC : 93% ~ 110%

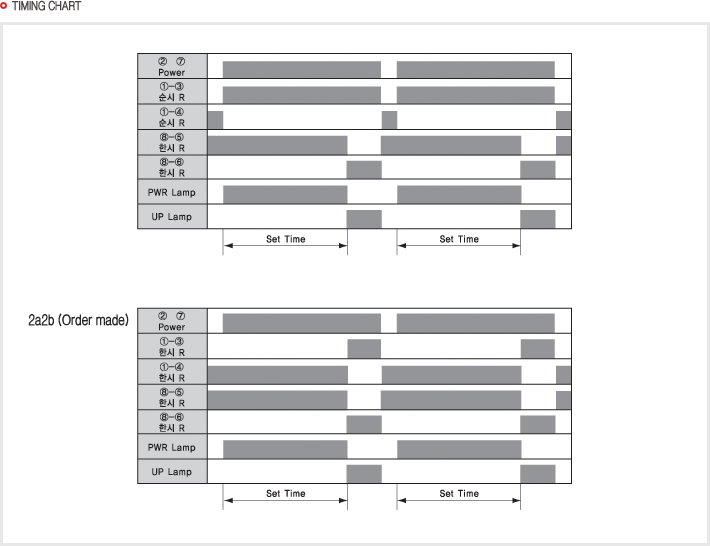

Contact form ¼ø½Ã 1a1b
Çѽà 1a1b
The range of frequency 50/60Hz
Contact capacity 3A, 250VAC
Repetition error ¡¾0.04%
Temperature error ¡¾0.025%
Voltage error ¡¾0.02%
SET error ¡¾0.02%
Range of used temperature -10¡É ~ +50¡É
Withstand voltage AC 2000V, 1minute(Between charging metal part and non-charging metal part)
The anti-noise (Burst Generator Pulse range 10§Á) 2kv
Insulation resistance Over 100M¥Ø(DC500V insulate resistance meter)
Ambient humidity 40~85% RH
Power consumption 0.9VA

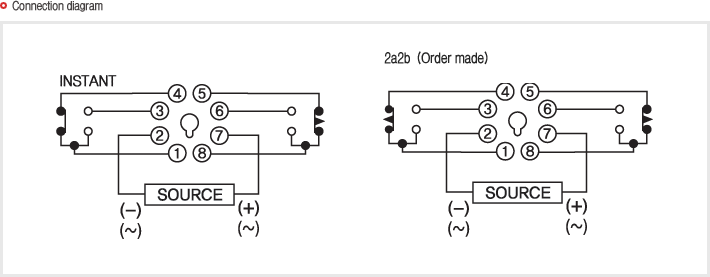

Applicable socket Exposed type : DT-08 / Retreated type : DTY-03

Form S/W Control time
X 1 Maximum time X 10 Maximum time
SM5-A SEC 0.02 sec ~  1 sec 1 SEC 0.02 sec ~  10 sec 10 SEC
MIN 0.02 sec ~ 60 sec 1 MIN 0.02 sec ~ 600 sec 10 MIN
SM5-B SEC 0.02 sec ~  3 sec 3 SEC 0.02 sec ~  30 sec 30 SEC
MIN 0.02 sec ~ 3 min 3 MIN 0.02 sec ~ 30 min 30 MIN
SM5-C SEC 0.02 sec ~  6 sec 6 SEC 0.02 sec ~  60 sec 60 SEC
MIN 0.02 sec ~  6 min 6 MIN 0.02 sec ~  60 min 60 MIN
SM5-D SEC 0.02 sec ~ 12 sec 12 SEC 0.02 sec ~ 120 sec 120 SEC(2 MIN)
MIN 0.02 sec ~ 12 min 12 MIN 0.02 sec ~ 120 min 120 MIN(2 HOR)
SM5-E SEC 0.02 sec ~ 60 sec 60 SEC 0.02 sec ~ 600 sec 600 SEC(10 MIN)
MIN 0.02 sec ~ 60 min 60 MIN 0.02 sec ~ 600 min 600 MIN(10 HOR)
SM5-F MIN 0.02 sec ~  3 min 3 MIN 0.02 sec ~  30 min 30 MIN
HOR 0.02 sec ~  3 hor 3 HOR 0.02 sec ~  30 hor 30 HOR
