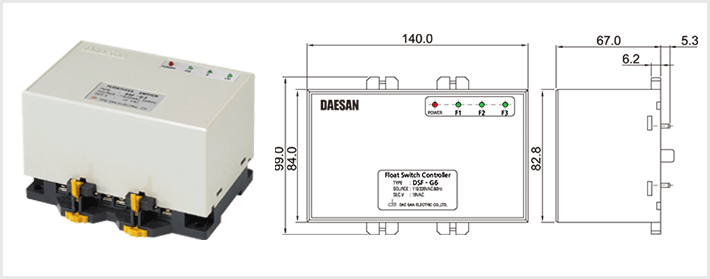

• 외형/치수도
  •
  • 특징
  • 품명 DSF-G6 DSF-88∙M
    용도 FLOAT SWITCH 이용 접점출력 (수위제어, 수위표시, 경보등)
    제어가능 FLOAT 3개 동시제어 2개 동시제어
    출력접점 3a 3b, 1c [기본] 2a, 1c
    3c [주문제작]
    정격전압 AC 110V/220V(50/60Hz) AC 220V, AC 110V(50/60Hz)
    허용전압 변동범위 정격전압의 90~110%
    2차전압 AC10V DC12V+
    소비전력 약2.3VA 약1.2VA
    접점용량 250VAC, 5A
    허용주변 온도 -10℃ ~ 60℃
    취부형태 Socket Type [DS-F16] Socket Type [DT-04]
  •

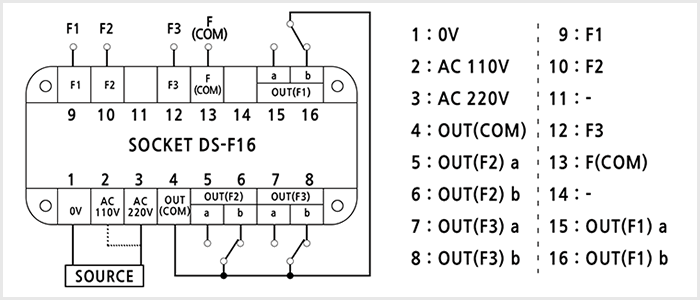

  • 결선도
  •

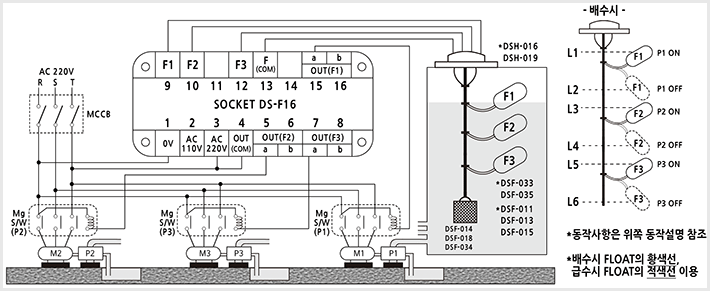

  • 동작설명
  •

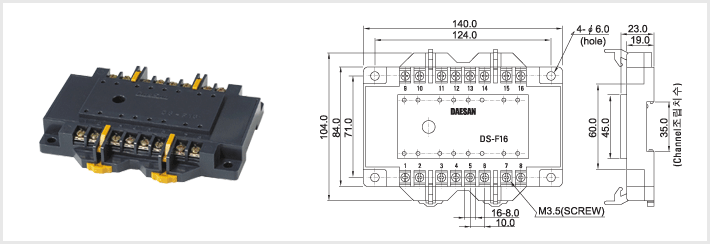

  • 관련소켓(DS-F16) - 외형/치수도
  •

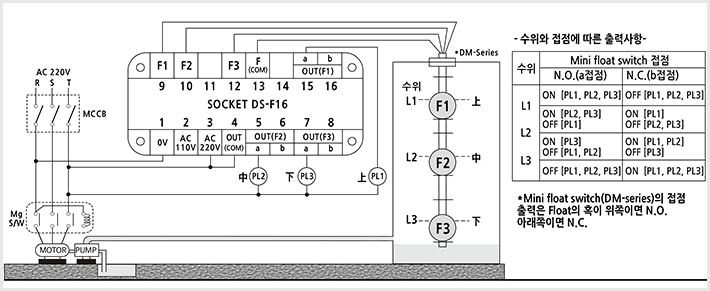

  • [PUMP 3대 순차제어 설치예]
  •
  • [3지점 수위표시 설치예]
  •
