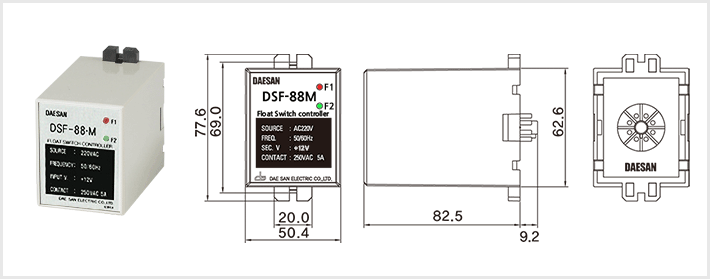

• 외형/치수도
  •
  • 특징
  • 품명 DSF-88∙M DSF-G6
    용도 FLOAT SWITCH 이용 접점출력 (수위제어, 수위표시, 경보등)
    제어가능 FLOAT 2개 동시제어 3개 동시제어
    출력접점 2a, 1c 3a 3b, 1c [기본]
    3c [주문제작]
    정격전압 AC 220V, AC 110V(50/60Hz) AC 110V/220V(50/60Hz)
    허용전압 변동범위 정격전압의 90~110%
    2차전압 DC12V+ AC10V
    소비전력 약1.2VA 약2.3VA
    접점용량 250VAC, 5A
    허용주변 온도 -10℃ ~ 60℃
    취부형태 Socket Type(DT-04) Socket Type(DS-F16)
  •

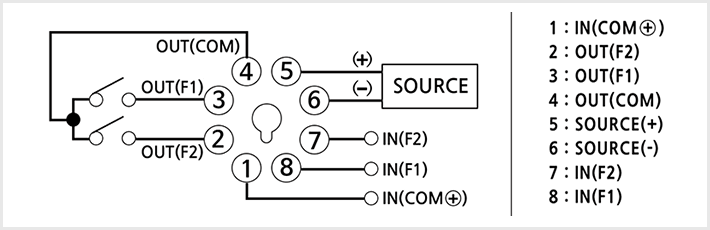

  • 결선도
  •

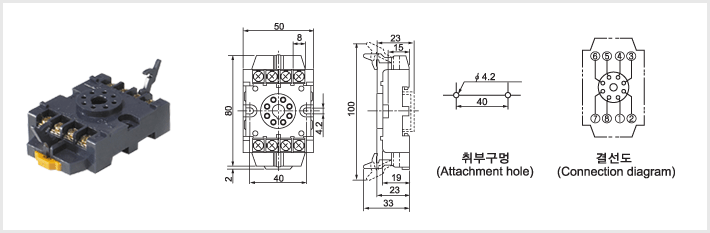

  • 관련소켓(DT-04)
  •

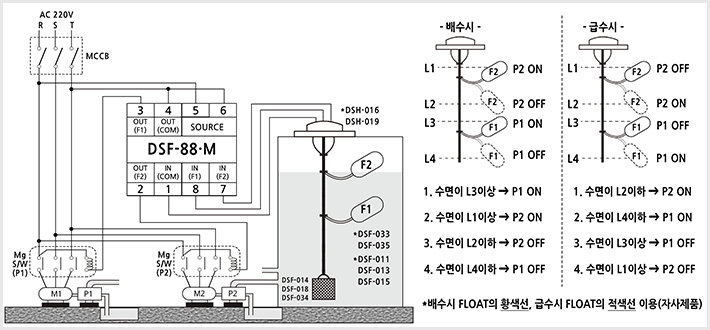

  • [PUMP 2대 순차제어 설치예]
  •

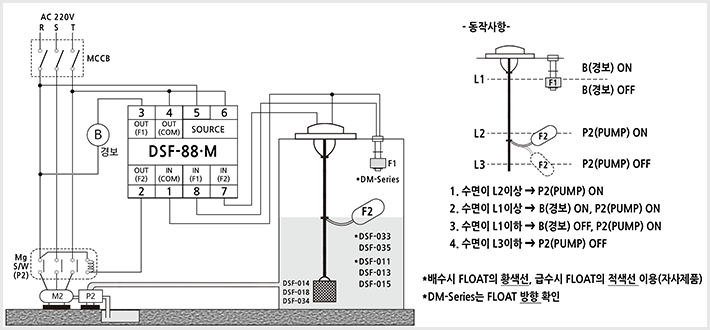

  • [PUMP 배수동작 및 만수경보 설치예]
  •

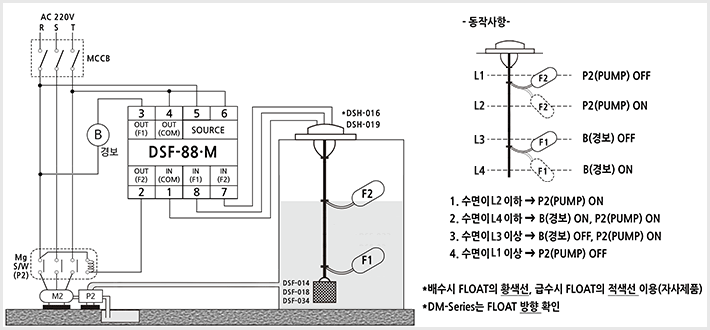

  • [PUMP 급수동작 및 갈수경보 설치예]
