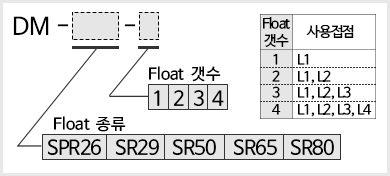

품명 치수도 / 결선도

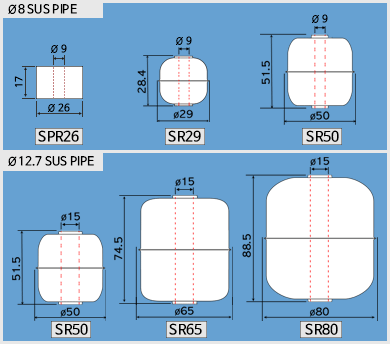

Float 종류
Float 종류별 특징
품명 직경 높이 비중 LE
(E링거리)
LC LR 재질
SPR26 Ø26 17 ≃0.65 26 20 30mm이상 P.P
SR29 Ø29 28.4 ≃0.74 38 24 30mm이상 SUS 316
SR50 Ø50 51.5 ≃0.61, 0.72 64 37 50mm이상 SUS 304
SR65 Ø65 74.5 ≃0.51 88 49 65mm이상 SUS 304
SR80 Ø80 88.5 ≃0.38 102 56 80mm이상 SUS 304
* LE, LC는 고정값
주문제작 사양
기본사양 추가 주문사양
PIPE 길이 (L) LR 포함하여 최대 1000mm 까지 가능
접점 (L1, L2, L3, L4) B접점(NC) A접점(NO), C접점(1A1B)
추를 뒤집어 조립하면 NO, NC 상호 변경가능
Bolt 종류 Ø8 SUS PIPE PF 1/8" M12
Ø12.7 SUS PIPE M14 M16
Bolt길이
(LB)
PF 1/8" 15mm 20, 25, 30mm
M12 25mm
M14 30mm
M16 30mm
전선 종류 PVC 테프론 전선
실리콘/테프론 케이블(2,3선가능)
PVC 케이블
전선 길이 400mm 400mm 이상
SUS PIPE 재질 SUS 304 SUS 316
전기적 특성
사용온도 120℃(SUS) / 80℃(P.P) 허용 전류 0.5A DC/AC
접점용량 DC 50(W)/A C70(VA) 접촉저항 100 MΩ (MAX)
개폐전압 200VDC 최대전압 100V DC/AC
