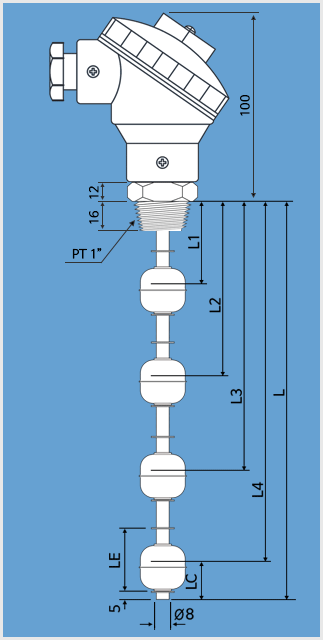

품명 치수도

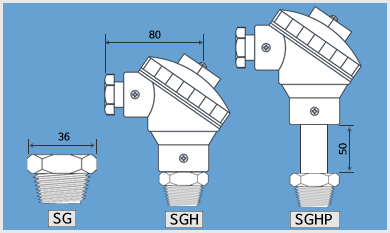

체결부 종류

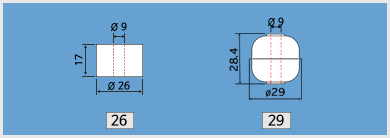

Float 종류
Float 종류별 특징
품명 직경 높이 비중 LE
(E링거리)
LC 재질
26 Ø26 17 ≃0.65 26 20 P.P
29 Ø29 28.4 ≃0.74 38 24 SUS 316
* LE, LC는 고정값
주문제작 사양
기본사양 추가 주문사양
PIPE 길이 (L) 최대 1000mm 까지 가능
접점 (L1, L2, L3, L4) B접점(NC) A접점(NO), C접점(1A1B)
추를 뒤집어 조립하면 NO, NC 상호 변경가능
체결부 PT 1" PT 2"는 DM-SG/SGH [PT2"]참조
전선 종류 PVC 테프론
SUS PIPE 재질 SUS 304 SUS 316
전기적 특성
사용온도 120℃(SUS) / 80℃(P.P) 허용 전류 0.5A DC/AC
접점용량 DC 50(W)/A C70(VA) 접촉저항 100 MΩ (MAX)
개폐전압 200VDC 최대전압 100V DC/AC
